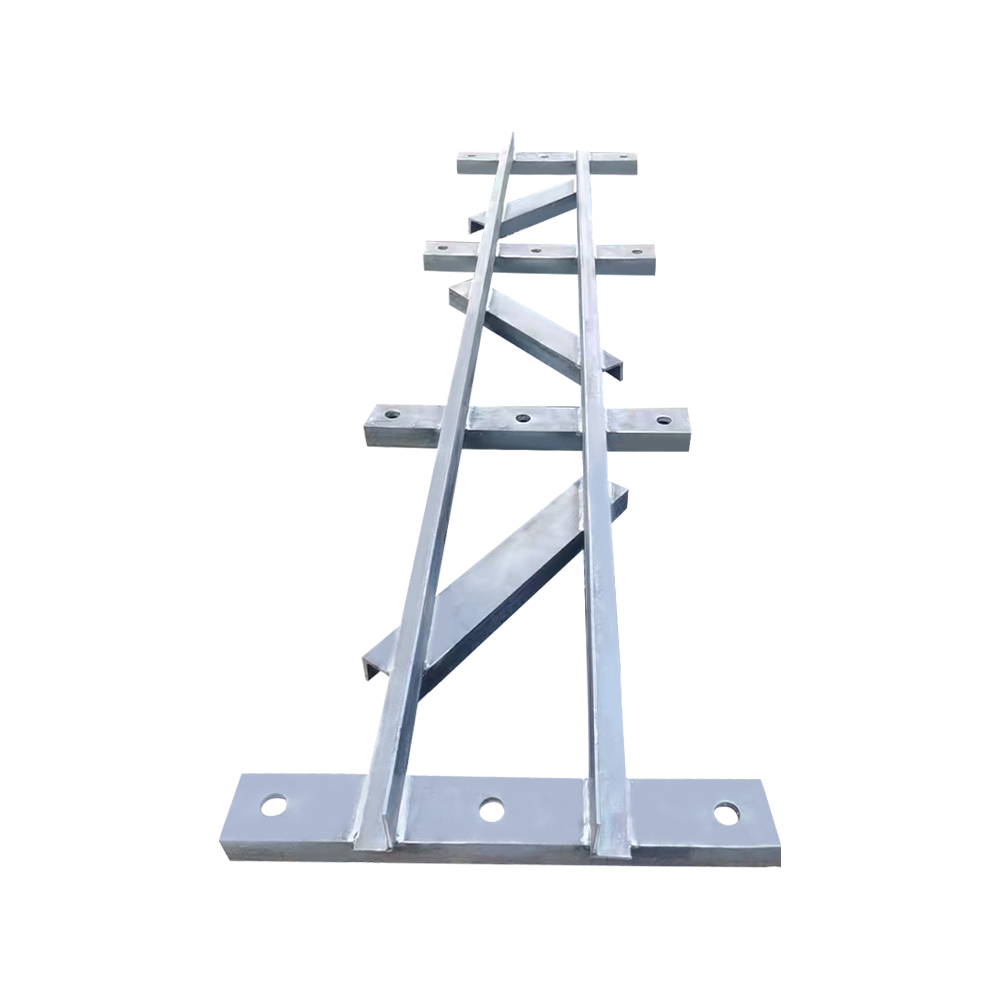

Tyypin HD200 pystysuora tukikehys Bailey-silloille on HD200-esivalmistetun terässilta- ja järeän ristikkojärjestelmän pystysuora kantava osa. Sen ensisijainen tehtävä on siirtää pystysuuntaisia ...
Katso tiedotVaakasuuntaisten jäykkien tukien avulla päällirakenteen pystysuorat kuormat muunnetaan vaakasuuntaisiksi rajoittivoiksi ja siirretään pilareihin tai perustuskomponentteihin vähentäen rakenteen sivuttaissiirtymää ja tärinää. Samalla se muodostaa vakaan ristikkojärjestelmän pystytuilla ja diagonaalisilla vetotangoilla, mikä parantaa rakenteen kokonaisvastusta kaatumista vastaan ja jäykkyyttä. Tämä soveltuu erityisen hyvin muodonmuutosten hallintaan suuren jännevälin (9,14-76,2 metriä) ja raskaan kuormituksen skenaarioissa. Se soveltuu siltojen suunnitteluun ja toimii vaakasuorana tukikomponenttina HD200-tyyppisille Bailey-silloille; 730-tyyppi soveltuu leveäjänteisille maantiesilloille ja hätäpelastussilloille, kun taas 480-tyyppi sopii tavanomaisille jännevälisille väliaikaisille silloille, mikä parantaa ristikkoosien sivuttaisvakautta.
| Ulkoiset mitat 1 (malli 730) | 2386*820*106mm |
| Ulkoiset mitat 1 (malli 480) | 2386*570*106mm |
| Keskietäisyyden mitat | 762*3 - (250 230 250)mm |
| Materiaali | Q355B |
